EDERBATT

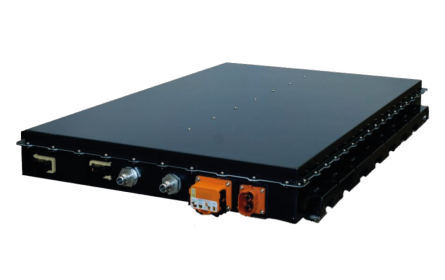

Series NMC

Esta primera solución de sistema de baterías de alta tensión, desarrollada, producida en serie y comercializada por Fagor Ederbatt, presenta características clave que facilitan su montaje en vehículos de cualquier tipo, como un espesor compacto de 133 mm y opciones de instalación y montaje horizontal o vertical.

Para garantizar la satisfacción de las demandas de las aplicaciones profesionales de alto rendimiento, estos sistemas están equipados con refrigeración líquida.

Su formato permite la compatibilidad con los sistemas existentes en el mercado, a la vez que ofrece una densidad energética excepcional.

35 kWh

Energía

333 V and 666 V

Tensiones nominales

170 Wh/kg

Energía específica

1320 x 810 x 133 mm

Dimensiones

For this applications

Product	EDERBATT N33-H6-GA	EDERBATT N33-H3-GA	EDERBATT N33-H6-GA_14
Chemistry	NMC 631	NMC 631	NMC 631
Nominal voltage	666 V	333 V	622 V
Maximun voltage	783 V	392 V	722 V
Mininum voltage	504V	252 V	470 V
Colling strategy	Liquid	Liquid	Liquid
Installed energy	35 kWh	35 kWh	33 kWh
Nominal capacity	53 Ah	106 Ah	53 Ah
Specific energy	170 Wh/kg	170 Wh/kg	165 Wh/kg
Energy density	246 Wh/l	246 Wh/l	232 Wh//l
Discharge continuous	1 C	1 C	1 C
Charge continuous	1 C	1 C	1 C
Power discharge pulse (10s)	4 C	4 C	4 C
Power charge pulse (10s)	3 C	3 C	3 C
Charge temperature range	-10º C to 55º C	-10º C to 55º C	-10ºC to 55ºC
Discharge temperature range	-30º C to 55º C	-30º C to 55º C	-30ºC to 55ºC
Protection grade	IP 67	IP 67	IP67
Cycle life*	> 4,000 cycles	> 4,000 cycles	> 4000 cycles
Calendar Lifetime	8 years	8 years	8 years
Dimensions (L x W x H)	1.320 x 810 x 133 mm	1.320 x 810 x 133 mm	1320 x 810 x 133 mm
Weight	207 kg	207 kg	200 kg
Power Box	Yes, with precharge circuit	Yes, with precharge circuit	Yes, with precharge circuit
Configuration**	Parallel up to 650 kWh	Parallel up to 650 kWh	Parallel up to 650 kWh
Homologations	R100.03, R10.06, UN 38.3	R100.03, R10.06, UN 38.3	R100.03, R10.06, UN 38.3
* Depending on DoD, T & power
** For parallel configuration EDERBATT SUPERMASTER BMS is required

Descargar documentación
Rellena el formulario y te enviamos la documentación

Por favor, activa JavaScript en tu navegador para completar este formulario.

Paso 1 de 2

Acuerdo Nombre Correo

Nombre

EDERBATT

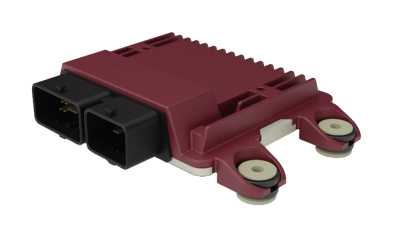

Supermaster BMS

El SuperMaster BMS es una solución para la gestión de sistemas de baterías en paralelo que garantiza una coordinación fluida a nivel de comunicación, un rendimiento óptimo y mayor seguridad en todos los sistemas de baterías.

Es la única interfaz con el vehículo y funciona con los protocolos CANbus 2.0b – SAE J1939 que simplifican la comunicación, el control y la monitorización, lo que se traduce en una mayor eficiencia y una mayor duración de la batería de su aplicación para vehículos eléctricos.

Product Nr.	EDERBATT SM-GA
Power supply	8 to 32 V
No. of battery packs per SM	2 - 20
Dimensions (LxWxH)*	188 x 117 x 44 mm
Weight	0,4 kg
Communication protocols	CANbus 2.0 b - SAE J1939
Operating temperature range	-40 TO 105 ºC
Hardware	New Eagle
Software	EDERBATT
Protection grade	IP 67
Validation tests	Humidity: SAE J1455 - Section 4.1.3.2 Salt fog resistance: SAE J1455 - Section 4.1.3.2 Inmersion: SAE J1455 - Section 4.1.3.2 Mechanical Shock: MIL-STD 810H, Method 516.8 Drop Test: SAE J1455 Vibration: MIL-STD-810H, Method 514.8 EMC: ISO7637-2 pulses BCI: ISO11452-4 Radiated Immunity: ISO11452-2 Radiated and Conducted Emissions: CISPR25

Un sistema diseñado para paralelizar hasta 20 packs

Integración multi-pack perfecta, rendimiento óptimo y mayor seguridad en todos los pack.

Schematic diagram of Fagor Ederbatt's SuperMaster BMS connections for battery packs.

Aplicaciones de la Serie EDERBATT NMC

Su formato modular permite acumular la energía necesaria, facilitando su colocación en prácticamente cualquier espacio disponible en los vehículos, gracias a las opciones de montaje horizontal y vertical, así como al sistema de fijación universal.
